渠道闸门（钢制闸门）

　　本公司生产的渠道闸门（钢制闸门），主要材料为不锈钢或碳钢，具有重量轻，操作灵活，防腐蚀，不生锈，安装维修方便，密封可靠等功能，广泛应用于自来水厂、污水厂、排灌、排涝、石油、化工、冶金、环保、电力、塘堰、河流等工程，作为截止、调节流量和控制水位之用。

　　产品规格：200*200-4000*4000

　　产品型号：QZM/CBZ

　　产品规格：100*100-4000*4000

　　工作场所：室外

　　环境温度：-40。C–80。C

　　介质及PH值：污水（6-9）、污泥（6-9）、排放水（5-8）

　　安装形式：渠装

　　产品用途：BQZM渠道闸门广泛应用于给水排水工程，用以截断渠道内的水流，其工作介质为常温下的原水，清水，污水。

　　产品特点：

　　1：耐腐蚀，耐酸碱及大部分腐蚀性化学品及污水、海水。

　　2：密封性好，采用橡胶对金属密封，止水胶圈为空心结构，密封性能大大提高。

　　3：力矩小，由于门板重量轻，门板与导轨之间的摩擦阻力小，故使得手轮操作力矩不大于100N。

　　4：闸门的过水断面与渠道等宽；超宽型可制作成双吊点启闭。

　　5：对渠道深度的适应性强；具有结构简单；安装方便的特点。

　　6：可按不同状况选用手动或手电两用螺杆式启闭机。

　　技术参数：

　　一、最大工作水压：0.06MPa

　　二、工作介质酸碱度：6—9PH

　　三、最大泄漏量（密封长度）：≤1.25m.min

　　四、启门最大手动力：≤150N

　　性能和结构

　　1．不锈钢渠道方闸门符合《ZBM型不锈钢》企业标准。

　　2．闸门结构形式为明杆式不锈钢、闸门的主要部件（闸板、闸框和导轨）进行酸洗钝化处理。

　　3．闸板、闸框按大工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5。

　　4．门槽采用钢板折弯成“U”字形，有一定的强度和刚度，在使用中不变形；门体为整体结构，在迎水面焊接“井”字形加强筋。

　　5．导轨按大工作水头设计，其拉伸、压缩和剪切强度安全系数不小于5。

　　6．密封座分别置于闸框和闸板上，用密封座相同材料制作的沉头螺钉紧固。在启闭闸板过程中，不能变形和松动，螺钉头部落密封座工作面一起精加工，其表面粗糙度不大于3.2um。

　　7．密封座止水橡胶采用优质橡胶，密封条厚不小于4mm。

　　8．在闸板上端设有吊耳与闸板连接，吊耳的受力点靠近闸板中心线，在zui大水头启闭时，其拉伸压缩和剪切强度的安全系数不小于5。

　　9．闸杆的传动螺纹为梯形螺纹，精度达到7e级标准，闸杆按zui大工作开闭力设计，其拉伸压缩和剪切强度的安全系数不小于5。

　　10．闸门在zui大工作水头时，密封泄漏量正向承压≤0.72L/min.m，反向承压≤1.25L/min.m(密封长度)。

　　11．闸框密封座与闸板密封座间隙小于0.8mm。

　　12．闸板与闸框导向槽的间隙小于1.6mm。

　　13．在要求的操作条件下，启闭机手柄设计zui大手摇力为15Kg。

　　14．驱动装置采用一体化电动启闭装置，设有防护罩,其结构形式便于维修检查,能满足室外安装使用的要求。

　　15.闸杆顶端设有防护罩,并带有行程控制器,电动装置上设有上下限位开关和过扭矩保护装置，并带有开度指示器，闸门的开启程度，带有文字“开”的箭头随开启程度而旋转方向。启闭机带有离合器及手轮，以供手动操作。

　　16．电动机为封闭结构、绝缘等级为F级,防护等级IP55，工作时噪声小于45dB（A）。

　　17．闸门就地控制设备满足下列条件并具有下列装置：采用双门结构,内装指示灯及按钮等控制元件,外门装窥视玻璃并镶密封橡皮圈。

　　电源：3相5线制，交流电380V，50Hz电机保护空气开关、接触器、热继电器、开闭指示灯、起停控制按钮等元件。

　　主要零部件材质：

　　闸槽：不锈钢

　　门体：不锈钢

　　丝杆：不锈钢

　　启闭机座：铸铁

　　紧固件：不锈钢

　　防腐处理

　　1．不锈钢及非金属材料不涂防腐涂料。

　　2．传动部位接触面涂防锈油脂保护。

　　3．碳钢部件（传动部件除外）均进行喷砂除锈质量达Sa21/2级标准。水上部件涂环氧铁红防锈漆，外罩面漆。

　　4．涂层均匀、光亮完整，没有粗糙不平，漏漆等现象。漆膜牢固，无剥落、裂纹等缺陷。

　　油漆处理

　　1.表面进行喷涂处理。

　　2.涂漆均匀、细致、光亮、完整。漆膜牢固、无剥落、流痕和裂纹等缺陷。

　　技术标准

　　1．本设备材料符合GB标准规定。

　　2．所有量度、尺寸、重量均用国际单位（SI）表示。

　　3．我公司已通过ISO9001质量体系认证。

　　测试检测

　　1.所有闸门及电动启闭机在制造与装配后，以及在制造厂发运前均经过检查及整机试验。其中包括材料的检查与试验、制造时的部件与工艺检查，制造后性能测试及油漆工作的检查与测试。

　　2.各项测试工作在我公司进行并由业主代表到场。

　　3.闸板、闸框及框架取得试棒的化学成份分析验证其成份。

　　4.我公司将提供所有螺杆材料试验证明。

　　5.校核启闭机的所有功能，并进行常规试验。

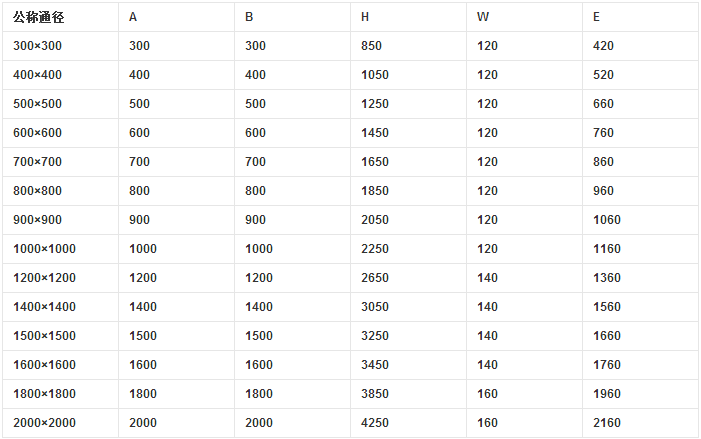

　　主要外形连接尺寸：
