电动通风蝶阀

　　本公司生产的电动通风蝶阀采用与阀体相同材料加工成密封圈，采用电或气动传动。其适用温度随阀体选材而定，公称压力<0．6MPa，一般 适用于工业、冶金、环保等管道作通风调节介质流量之用。

　　要特点为：

　　1、设计新颖、合理、结构独特，重量轻，启闭迅速。

　　2、操力矩小，操作方便，省力灵巧。

　　3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

　　主要用途与适用范围：

　　本阀门安装在钢铁冶金系统的热风炉、加热炉、换热器、除尘器等系统的冷风、煤气、空气及烟气管道上，起大面积截断介质、降低介质压力的作用（允许有内泄漏），也可起到调节介质流量的作用。

　　工作原理及结构特点：

　　该阀是垂直蝶板式具有调节特性的阀门，由阀体、阀板、阀轴、驱动装置等主要部件组成，全部为焊接结构，轴端采用柔性石墨编织填料密封，耐高温。阀板启闭靠手轮驱动手动装置，手动装置的zui终输出力矩传动给阀轴，靠阀轴的转动驱动阀板旋转，用以改变管道内截面积，以达到大面积截断介质、降低介质压力或调节介质流量的作用，调节角度为0-90°。

　　要技术参数：

　　公称通径 DN（mm） 50-2000

　　公称压力 PN（MPa） 0.05 0.25 0.6

　　试验压力 Ps（MPa） 强度试验 0.075 0.375 0.9

　　密封试验 ≤ 1.5％泄漏量

　　适用介质 煤气、含尘气体、烟道气等。

　　适用温度 气传动、电传动。

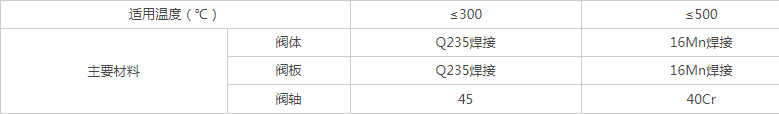

　　主要参数：

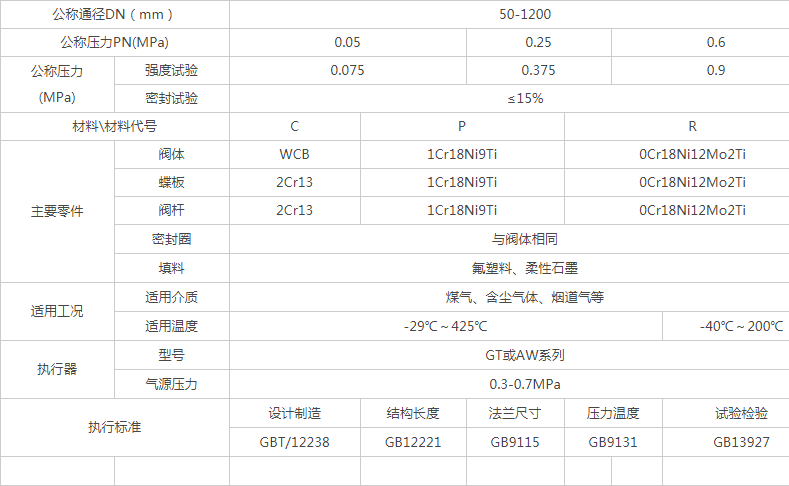

　　零部件材料：
