铸铁镶铜闸门双向承压标准

　　铸铁镶铜方闸门又名铸铁方闸门，方闸门，主要用于给排水、防汛、灌溉、水利、水电工程中，用来截止、疏通水流或起调节水位的作用，根据建设部通用标准和美国AWWA标准设计生产。

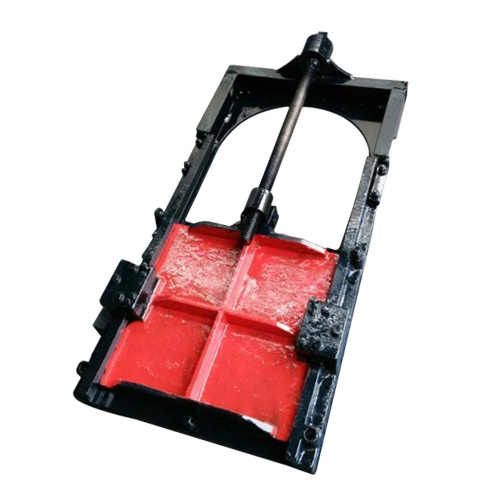

双金阀门ZMQF铸铁镶铜方闸门200x200mm

　　一、铸铁镶铜方闸门产品概述：

　　它采用独特的外弧形设计，结构合理、受力均匀，采用优质灰口铸铁或球墨铸铁、不锈钢制造，止水密封面镶铜条或橡胶，并经精密加工后配研，达到平面接触密封，密封性能好，当密封止水性能下降时，可通过楔块装置的调整加以解决。

　　1.铸铁镶铜方闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成，其中门框和闸板均由优质灰口铸铁或球墨铸铁制成，导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接（对中小口径的闸门，其导轨可与门框浇注成一体），导轨长度一般为闸门全开启高度的1/2～1/3，因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。

　　2.通过楔块装置的楔紧达到密封，密封材料为铜合金或橡胶，并经精密加工后配研，故密封性好。

　　3.采用预埋钢板或预埋螺栓式安装，安装、调试、使用、维护方便，使用寿命长。

　　4.品种规格齐全，适应性广。

　　铸铁镶铜闸门适用于市政、水利工程、工矿、企事业单位及各科研究所在给排水工程中，对水流的截止、疏通、调节水位等。

　　本厂综合国内外先进结构及工艺、对闸门经多次改进，现具有：密封性好、耐磨损强、安装使用方便、寿命长等优点。

　　二、结构工作原理

　　1、铸铁闸门主要由：

　　（1）门框、（2）门体、（3）导轨（小规格的与门框连在一起，大规格的与门框分体）、（4）传动螺杆、（5）吊耳、（也可与门体为一体）、（6）密封面、（7）轴导架、（8）启闭装置等。

　　2、工作原理：

　　闸门门框与门体安装在水下部位，导轨则装在门框上端，保证了门体工作时，沿门框，导轨在一定行程内作上、下垂直方向往复运动。闸门在水下工作，为操作方便，在水下设置了启闭装置，由于闸门标高不相一致，所以传动螺杆的长短，轴导架的设置与否，视其具体尺寸而定（详情见本厂产品样本）。吊耳、吊块、销轴主要用于传动螺杆与门体连接，使门体作上、下往复运动的动力源来于启闭机。

　　工作时，转动启闭机摇把（电动启闭机，只需揿动控制箱电源开关按钮）使螺母或螺杆蜗轮作旋转运动，带动传动螺杆工作，使门体相对对门框作上下往复运动，同时，楔紧装置运用楔块可紧可松的工作原理，使门体下降至设定极限位置时，门框、门体密封座面能有效地贴合，起到截水之作用。

　　门体向上全部打开时，水则疏通；反之，则为截止。如因工作需要调节水位时，也可半启半闭，以达到疏通、截止、调节水位之目的。

　　如采用手电两用启闭机，用户可参考本厂发给贵单位的电动装置说明书调节闸门的开启及关闭的行程。若采用手动启闭机，则可根据现场情况进行人工关闭或开启。

　　三、铸铁闸门安装使用

　　铸铁闸门是否正确安装，决定了闸门的止水效果安装时一定要认真阅读安装说明书或按我厂现场指导安装人员的要求正确安装。

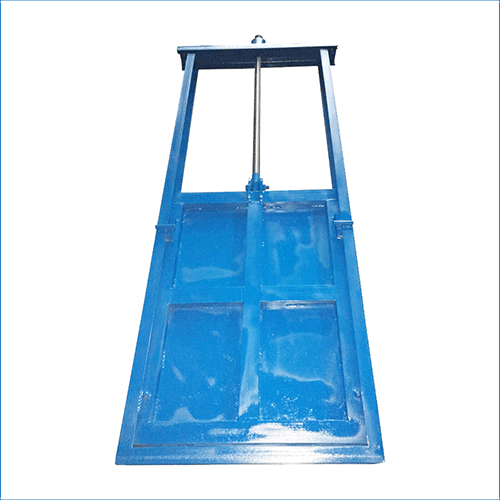

双金阀门渠道闸门

　　永嘉县瓯北双金阀门有限公司17年专业从事套筒阀、铸铁镶铜闸门、渠道闸门、配水闸阀等产品开发、生产、销售为一体的企业。位于浙江省享有“中国泵阀之乡”的温州瓯北，服务热线：13634225661 （程经理）

　　双金闸门订货说明：

　　1.订货时请详细注明型号、规格、安装及结构形式和用门中心到平台距离H。

　　2.本公司系列闸门正向承压水头≤10m，超过此水头时，需特殊订货。当闸门两面均承受水压且反向水头大于3m时，请选用双向闸门，其安装必须采用附壁式方式，埋件同单向闸门，但G小于120的应按120取。

　　3.闸门门体及门框材料一般用灰铸铁制造，若需要球墨铸铁闸门或不锈钢焊接闸门，请注明。

　　4.地脚螺栓由用户自备，需要时请注明。

　　5.为了更好地服务于用户，非标规格的闸门，我公司可为用户提供预埋件详图。
