一种新型沉淀池套筒阀的技术方案

　　本实用新型涉及城市污水处理技术领域，尤其涉及一种新型沉淀池套筒阀。

　　背景技术：

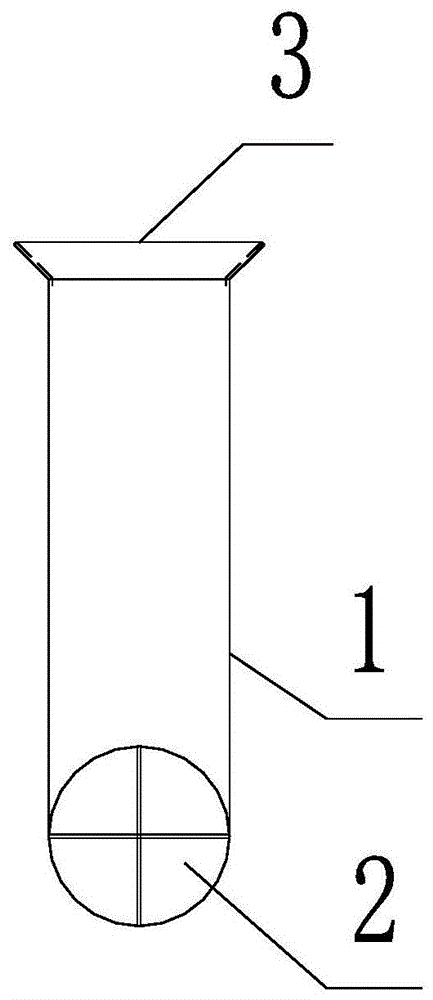

　　沉淀池套筒阀通过连接的管道和沉淀池组成连通器，利用静压差原理，通过调节套筒阀的出水高度，排泥并调节排泥量。套筒阀的本体1上部通常有一个一字横梁、底部十字支撑2，一字横梁的顶部还设置有伞帽3，如图1所示。伞帽和十字支撑的存在容易造成絮状物的缠绕导致堵塞，这样的结构设计容易造成套筒阀出水量减小，使污泥回流量、回流比降低。本实用新型正是基于此，提出了一种新型沉淀池套筒阀，旨在克服传统套筒阀的上述缺陷，提高污泥回流量。

　　技术实现要素：

　　本实用新型的目的在于：克服现有技术中套筒阀存在的上述不足，提供一种新型沉淀池套筒阀，其具有结构设计合理、操作使用方便、维护成本低、能够有效解提高污泥回流量等优点。

　　为了达到上述目的，本实用新型采用如下技术方案实现：

　　一种新型沉淀池套筒阀，该套筒阀包括套筒本体，所述套筒本体的顶部内壁横向设置有一字梁，所述一字梁的两侧套筒本体上开设有半圆型开口部；所述套筒本体为空心管状体。

　　作为上述方案的进一步优化，所述一字梁的两侧面上均固定设置有与其垂直的竖向连接板。

　　作为上述方案的进一步优化，所述竖向连接板上设置有连接孔。

　　作为上述方案的进一步优化，所述连接孔为圆形孔和/或腰型孔。

　　采用本实用新型的新型沉淀池套筒阀具有如下有益效果：

　　将沉淀池套筒阀通过连接的管道和沉淀池组成连通器，利用静压差原理，通过调节套筒阀的出水高度，排泥并调节排泥量。当沉淀池排泥斗泥量超过套筒阀筒底时，套筒阀利用静压差原理将排泥斗中的泥排至污泥回流渠内，当排泥斗内泥量较大时，改进后的套筒阀可使大量污泥快速通过套筒阀筒体，而不会造成套筒阀堵塞，保证污泥回流量。由于套筒本体的底部没有设置十字支撑，以及在套筒本体的顶部开设置有两个半圆型开口部，这样的结构设计不仅降低了套筒高度，还增加流速、增大了出水量，减少了絮状物的缠绕，保证了生物池回流量、回流比。在汛期，利用该沉淀池套筒阀日处理水量显著提高，至少30％以上，同时配合开启多台回流泵，不仅可以加大回流量来满足回流比，还可以使生物池浓度更稳定，另外，该沉淀池套筒阀结构不仅能够满足工艺使用要求，还能减少了维护保养成本，减轻了作业工人的劳动强度。

　　具体实施方式

　　下面结合附图2-3对本实用新型的新型沉淀池套筒阀结构作以详细说明。

　　一种新型沉淀池套筒阀，该套筒阀包括套筒本体4，所述套筒本体的顶部内壁横向设置有一字梁5，所述一字梁的两侧套筒本体上开设有半圆型开口部6；所述套筒本体为空心管状体。所述一字梁的两侧面上均固定设置有与其垂直的竖向连接板7。所述竖向连接板上设置有连接孔8。所述连接孔为圆形孔和/或腰型孔。

　　在使用上述沉淀池套筒阀时：将沉淀池套筒阀通过连接的管道和沉淀池组成连通器，利用静压差原理，通过调节套筒阀的出水高度，排泥并调节排泥量。当沉淀池排泥斗泥量超过套筒阀筒底时，套筒阀利用静压差原理将排泥斗中的泥排至污泥回流渠内，当排泥斗内泥量较大时，改进后的套筒阀可使大量污泥快速通过套筒阀筒体，而不会造成套筒阀堵塞，保证污泥回流量。由于套筒本体的底部没有设置十字支撑，以及在套筒本体的顶部开设置有两个半圆型开口部，这样的结构设计不仅降低了套筒高度，还增加流速、增大了出水量，减少了絮状物的缠绕，保证了生物池回流量、回流比。在汛期，利用该沉淀池套筒阀日处理水量显著提高，至少30％以上，同时配合开启多台回流泵，不仅可以加大回流量来满足回流比，还可以使生物池浓度更稳定，另外，该沉淀池套筒阀结构不仅能够满足工艺使用要求，还能减少了维护保养成本，减轻了作业工人的劳动强度。

　　上述的对实施例的描述是为便于该技术领域的普通技术人员能理解和应用本实用新型。熟悉本领域技术的人员显然可以容易地对这些实施例做出各种修改，并把在此说明的一般原理应用到其他实施例中而不必经过创造性的劳动。因此，本实用新型不限于这里的实施例，本领域技术人员根据本实用新型的揭示，不脱离本实用新型范畴所做出的改进和修改都应该在本实用新型的保护范围之内。

　　技术特征：

　　1.一种新型沉淀池套筒阀，其特征在于：该套筒阀包括套筒本体(4)，所述套筒本体的顶部内壁横向设置有一字梁(5)，所述一字梁的两侧套筒本体上开设有半圆型开口部(6)；所述套筒本体为空心管状体。

　　2.根据权利要求1所述的新型沉淀池套筒阀，其特征在于：所述一字梁的两侧面上均固定设置有与其垂直的竖向连接板(7)。

　　3.根据权利要求2所述的新型沉淀池套筒阀，其特征在于：所述竖向连接板上设置有连接孔(8)。

　　4.根据权利要求3所述的新型沉淀池套筒阀，其特征在于：所述连接孔为圆形孔和/或腰型孔。

　　技术总结

　　本实用新型涉及一种新型沉淀池套筒阀，该套筒阀包括套筒本体，所述套筒本体的顶部内壁横向设置有一字梁，所述一字梁的两侧套筒本体上开设有半圆型开口部；所述套筒本体为空心管状体。其具有结构设计合理、操作使用方便、维护成本低、能够有效解提高污泥回流量等优点。
